Model | V810-4T0750 |
Putere | 75 kW |
Curent nominal de ieșire | 150 A |
Tensiune de intrare 50/60Hz | 3 faze 400V |
Tensiune de iesire 50/60Hz | 3 faze 400V |
Secțiunea cablului de alimentare | 50 mm² |
Unitate de frână | Extern |
Dacă aveți întrebări, vă rugăm să nu ezitați să ne contactați:
Plata 100% sigura
Vizualizare 3D
VYBO Electric

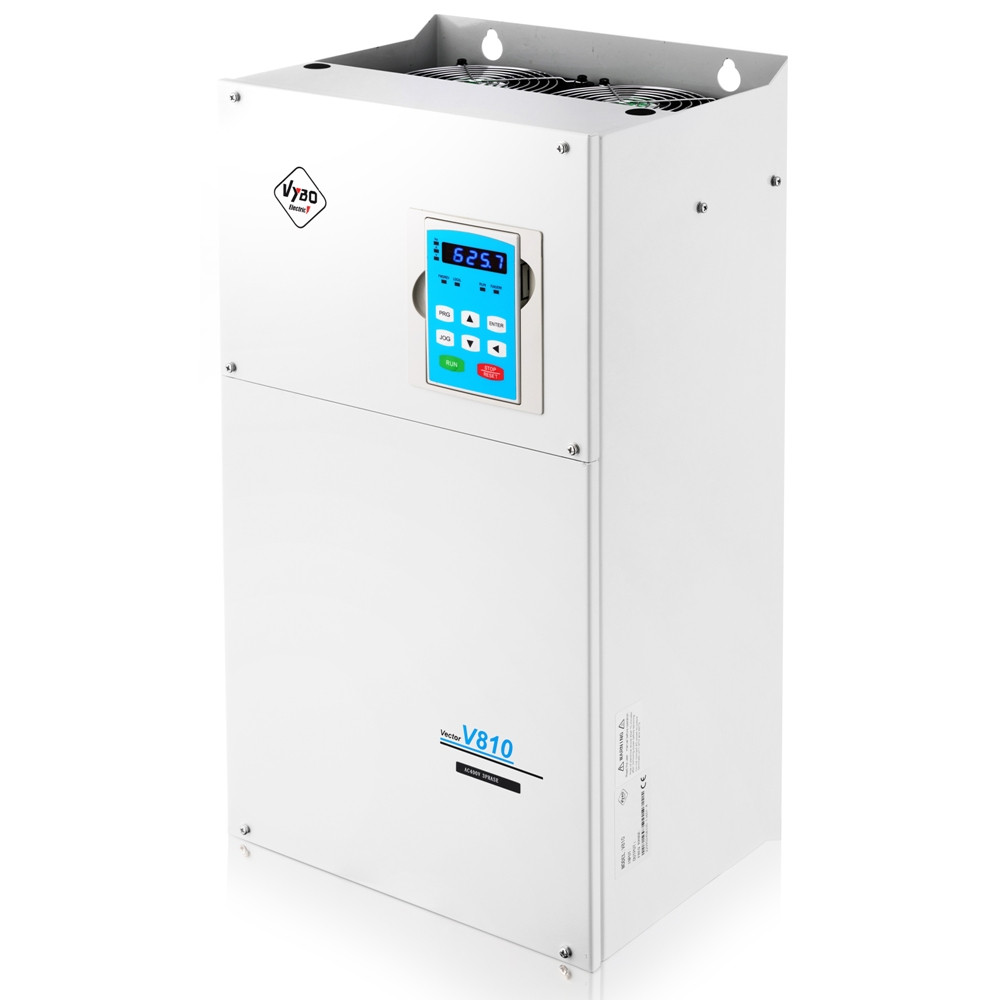

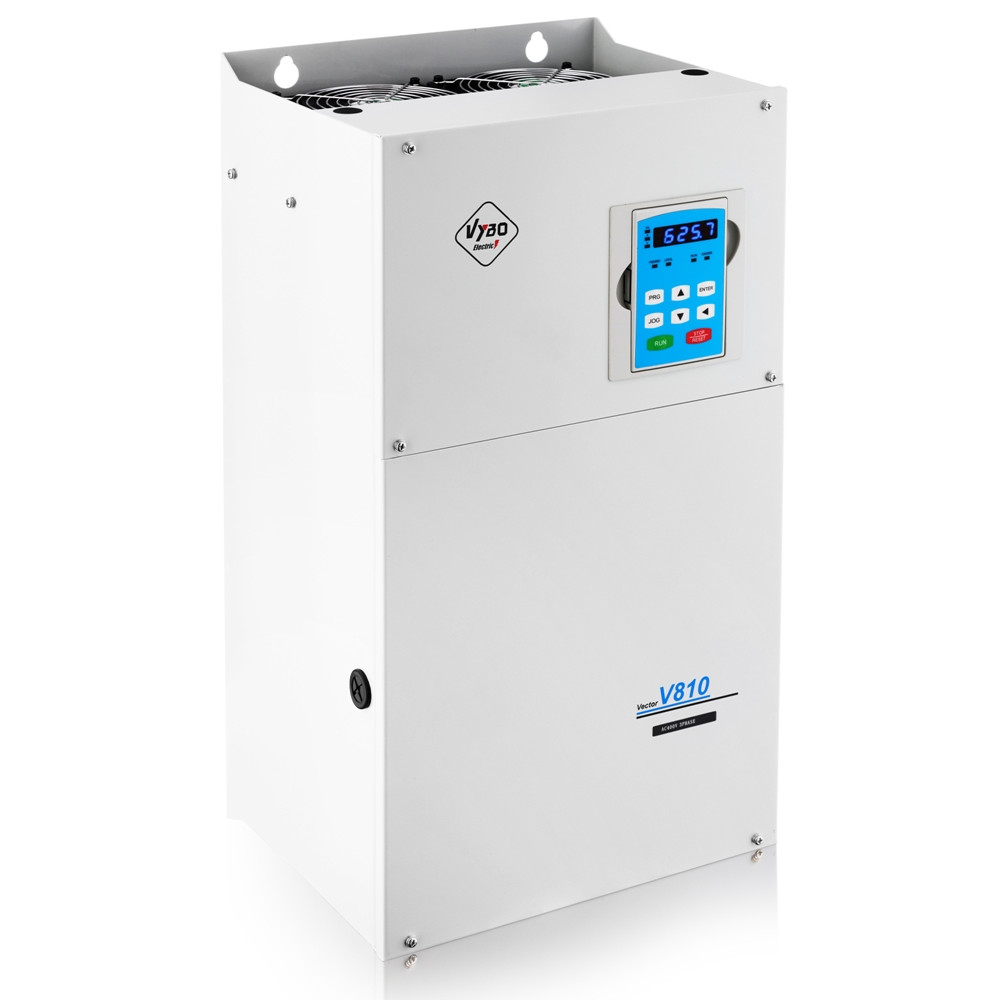

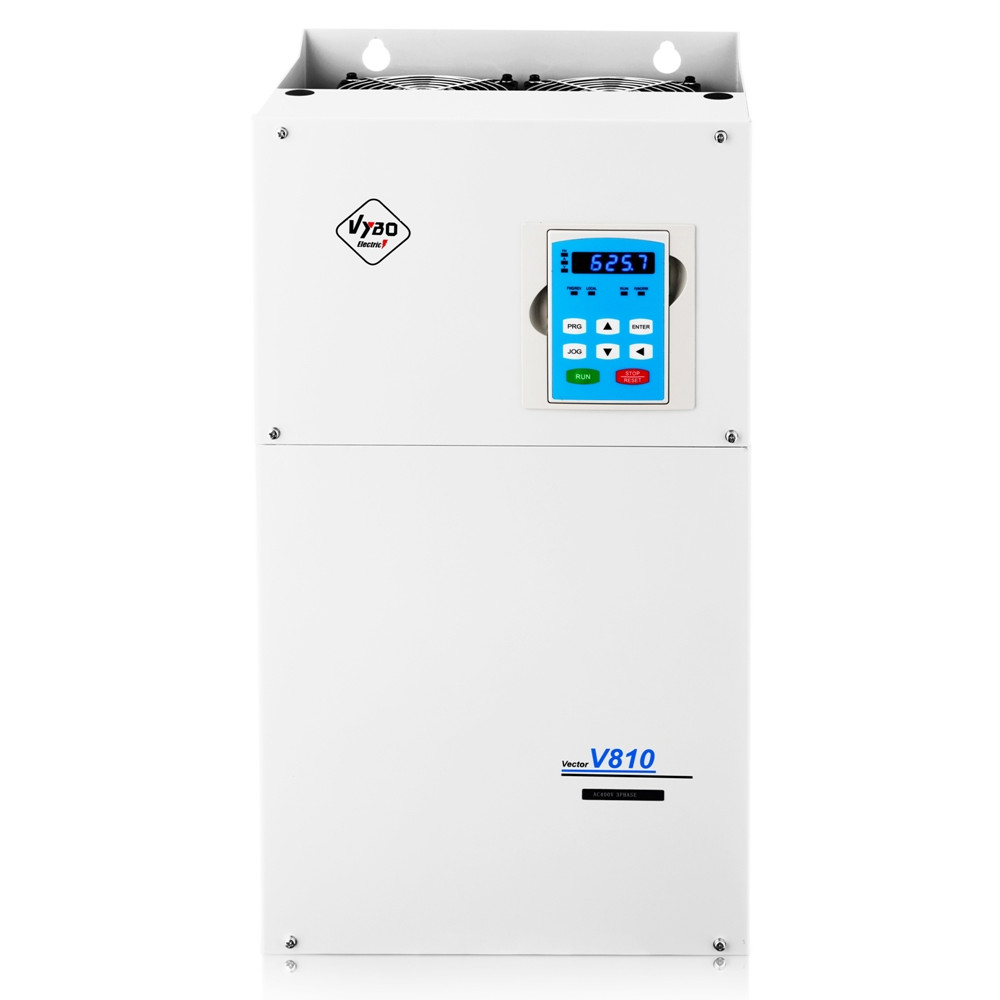

Convertorul Frecvență 75kW 400V V810-4T0750 este în stoc. Convertizoarele de frecvență din seria V810 (75kW) sunt proiectate special pentru cele mai solicitante și complexe aplicații profesionale. Acești convertoare vectoriale de frecvență sunt versatile și pot rezista și la sarcini mari. Cu o capacitate de suprasarcină de până la 180% timp de 3 secunde și 150% timp de 60 de secunde, acestea aparțin celei mai înalte clase de convertizoare de frecvență produse în serie, care pot furniza până la 1400kW. Construcția lor este concepută pentru a rezista la sarcini enorme, făcându-le ideale pentru aplicații grele.
Cu configurațiile sale versatile și numeroasele opțiuni suplimentare, seria V810 oferă o gamă largă de opțiuni, permițând unei singure platforme să acopere cerințe diferite. Această flexibilitate le face potrivite pentru utilizare în toate industriile atât pentru aplicații simple, cât și foarte solicitante.
Invertoarele de 75kW V810 400 V aparțin categoriei de sarcini grele și sunt deosebit de potrivite pentru medii cu condiții solicitante și capacitate mai mare de suprasarcină. Informații mai detaliate despre aceste dispozitive excepționale pot fi găsite în fișa tehnică sau în altă documentație. Pe această pagină oferim manuale de utilizare cuprinzătoare și un catalog de convertoare de frecvență (în format PDF). Dacă aveți întrebări, linia noastră specială pentru clienți și e-mailul de contact, precum și angajații noștri cunoscători vă vor ajuta cu plăcere.
Specificațiile produsului
Model: seria V810
Putere: 75kW
Capacitate de suprasarcina:
180% timp de 3 secunde
150% timp de 60 de secunde
Scopul aplicatiei:
Productie textila
Industria energetică
Industria minieră
industria auto și altele
Pentru a îmbunătăți și mai mult experiența clienților noștri, oferim materiale de asistență cuprinzătoare. Manualele noastre de utilizare oferă instrucțiuni pas cu pas pentru instalarea și funcționarea eficientă a invertoarelor din seria V810. În plus, catalogul nostru de invertoare Frecvență oferă o imagine de ansamblu asupra gamei noastre extinse de produse și demonstrează versatilitatea și adaptabilitatea invertoarelor noastre la diferite cerințe ale industriei.
La VYBO Electric, acordăm o mare importanță satisfacției clienților. Înțelegem că selectarea convertorului de frecvență potrivit pentru nevoile dumneavoastră specifice poate fi o sarcină complexă. De aceea, echipa noastră de experți este disponibilă să vă răspundă întrebărilor sau preocupărilor prin intermediul liniei noastre de asistență pentru clienți și al contactului prin e-mail. Ne angajăm să oferim soluții personalizate care să răspundă nevoilor unice ale industriei dumneavoastră.
Apreciem încrederea dumneavoastră în produsele noastre și ne angajăm să oferim convertoare de frecvență fiabile și de înaltă performanță pentru aplicațiile dumneavoastră profesionale. Lucrați cu noi și experimentați performanța și versatilitatea excepționale ale convertorului din seria V810 400V. Contactați-ne astăzi pentru a afla mai multe și pentru a discuta despre cum soluțiile noastre vă pot consolida afacerea.
Pe lângă gama noastră extinsă de convertoare de frecvență de 75kW de înaltă calitate, suntem bucuroși să oferim clienților noștri din toată România un serviciu de livrare convenabil și eficient. Știm cât de importantă este livrarea la timp și fiabilă, mai ales când vine vorba de echipamente și componente industriale. Când plasați o comandă la noi, echipa noastră de logistică dedicată se va asigura că produsele dumneavoastră sunt ambalate cu grijă și pregătite pentru transport în siguranță. Lucrăm cu parteneri de încredere care sunt specializați în manipularea echipamentelor delicate și grele și vă garantăm că comanda dumneavoastră va ajunge în stare excelentă.
Dacă aveți întrebări sau nelămuriri cu privire la livrarea comenzii dumneavoastră în România, echipa noastră de asistență pentru clienți este întotdeauna disponibilă pentru a vă ajuta. Indiferent dacă aveți nevoie de informații despre costurile de transport, timpii estimați de livrare sau alte întrebări, ne angajăm să vă oferim un răspuns prompt și util.
La VYBO Electric, angajamentul nostru față de satisfacția clienților depășește calitatea produselor noastre. Scopul nostru este să oferim un serviciu cuprinzător și de încredere de la comandă până la livrarea cu succes a Convertorului dumneavoastră de frecvență în România. Aveți încredere în noi pentru a gestiona nevoile dvs. de conversie în mod profesional și eficient, astfel încât să vă puteți concentra pe activitățile dvs. de afaceri de bază. Contactați astăzi echipa noastră de asistență pentru clienți pentru a discuta despre nevoile dvs. și pentru a afla cum vă putem ajuta să achiziționați Frecvență Converter de înaltă performanță de care aveți nevoie pentru aplicațiile dvs. industriale din România.
Model de invertor tip V810 | Puterea nominală (kW) | Curentul nominal de intrare (A) | Current nominal de ieșire (A) | Puterea recomandată a motorului (kW) |
V810-4T0750 | 75 | 140 | 150 | 75 |
Tensiune de intrare (V) 50/60 Hz | Puterea motorului (kW) | Secțiunea transversală recomandată a cablului (mm²) | Întrerupător recomandat (A) | |
3 faze 3×400 V | 75 | 50 | 160 |
Tabel cu rezistențe de frânare adecvate
Tip convertizor de frecvență | Rezistență de frânare | Unitate de frână | Cuplu de frânare (10% ED) | Puterea recomandată a motorului (kW) | |
Puterea de rezistență (kW) | Valoarea rezistenței (Ω) (≥) | ||||
V810-4T0750 | 5,5 | 9,4 | Extern | 125 | 75 |
Parametri tehnici generali pentru toate tipurile de V810
Articol | VECTOR V810 | |
---|---|---|
Putere | Sursa de alimentare | Interval de tensiune de intrare: 1 x 230V AC ± 15% 3 x 400 V AC ± 15% 3 x 690 V AC ± 15% Gama de frecvență de alimentare: 47 până la 63 Hz |
Funcții standard | Modul de control | Control scalar V/F Vector inactiv SFVC Control vectorial CLVC |
Frecvența maximă | Control vectorial SFVC, CLVC: 0 – 300 Hz Control scalar V/F: 0 – 3200 Hz |
|
Frecvența purtătoarei | 1-16 kHz Frecvența purtătoarei este setată automat pe baza caracteristicilor de sarcină. |
|
Rezoluția frecvenței de intrare | Setare digitală 0,01 Hz Setare analogică: frecvență maximă x 0,025% |
|
Cuplu inițial | Tip G: 0,5 Hz/150% (SVFC) Tip G: 0,5 Hz /180% (CLVC) Tip P: 0,5 Hz/100% (V/F). |
|
Zona Viteză | 1:100 (SFVC) 1:1000 (CLVC) |
|
Stabilitatea Vitezăs | ± 0,5% (SFVC) ± 0,02% (CLVC) |
|
Control precis al cuplului | ± 5% (CLVC) | |
Capacitate de suprasarcină | Tipul G: 60s pentru 150% din curentul nominal, 3s pentru 180% din curentul nominal Tip P: 60s pentru 120% din curentul nominal, 3s pentru 150% din curentul nominal. |
|
Creșterea cuplului | Boost automat sau personalizat de la 0,1% la 30,0% | |
Curba V/F | Curba V/F liniară Curba multipunct V/F Curba V/F de tensiune N (multiplu de 1,2 tensiune, 1,4 tensiune, 1,6 tensiune, 1,8 tensiune, modificată) |
|
Separare V/F | Două tipuri: separare completă; jumătate separare | |
Moduri rampă | Rampa liniară Rampa curba S Patru grupuri de timpi de accelerare/decelerare cu un interval de 0,0-6500,0 s |
|
Intrare și ieșire | Blocuri terminale de intrare | 8 intrări digitale, intrări binare ON/OFF, 1 terminal X5 poate suporta intrări cu impulsuri de mare viteză. Toate porturile au ieșiri PNP sau NPN selectabile 2 intrări analogice, dintre care una suportă FIV -10 V / +10 V; sau intrare 0-10V, iar al doilea FIC acceptă intrare 0-10V sau 0-20mA (4-20mA). |
Blocuri terminale de ieșire | 1 ieșire programabilă colector deschis: oferă 1 port de ieșire (ieșire colector deschis sau ieșire impuls de mare viteză) 2 iesiri releu, 2 ieșiri analogice: FOV și FOC cu ieșire selectabilă 0-20mA (4-20mA) sau 0-10V | |
PG | Cardele PG | Invertorul este echipat cu o conexiune pentru carduri PG (pentru encodere) sau carduri PG pentru utilizare cu un resolver etc. |
Funcții standard | Frânare DC | Frecvența de frânare: 0,0 Hz până la frecvența maximă Timp de frânare: 0.0-36.0s Valoarea curentă la frânare: 0,0%-100,0% |
Unitate de frână | Modelele de până la 18,5 kW au unitate de frână încorporată ca standard. | |
Control în modul JOG (operare în etape) | Interval de frecvență JOG: 0,00-50,00 Hz Timp de accelerare/decelerare JOG: 0,0-6500,0 s |
|
Implementați. mai presetate Vitezăen | Până la 16 variabile implementate printr-o funcție simplă PLC sau o combinație de stări finale X. | |
PTC/contact termic | Intrare pentru protecția motorului PTC sau contactului termic. | |
Controler PID încorporat | Activează un sistem de control în buclă închisă controlat de proces. | |
Reglarea automată a tensiunii AVR | Poate menține automat o tensiune de ieșire constantă atunci când tensiunea de alimentare se modifică. | |
Reglator de supratensiune și supracurent | Curentul și tensiunea sunt limitate automat în timpul funcționării pentru a preveni întreruperile frecvente din cauza supratensiunii și supracurentului. | |
Limitarea cuplului și a direcției | Poate limita automat cuplul și poate preveni schimbările frecvente de supracurent în timpul funcționării. | |
Funcția de siguranță EMS STOP | Sistemul „oprire de urgență”: în situații de urgență, invertorul se oprește imediat după activarea EMS STOP. | |
Limitare rapidă a curentului | previne defecțiunile comune datorate supracurentului la motorul AC | |
Curci înalți | Motorul AC este controlat de o tehnologie puternică de control vectorial al curentului. | |
Gestionarea timpului | Interval de timp: 0,0-6500,0 minute | |
Comunicare | MODBUS RTU, PROFIBUS-DP (de la 5,5 kW) | |
Executați canalul de comandă | În funcție de panou sau de terminalul de control, portul de comunicare serială poate fi comutat în mai multe moduri | |
Frecvențăquelle | 10 tipuri de frecvențe, date de tensiune analogică digitală, curent analogic, impuls, portul serial, X8, PID, pot fi comutate în mai multe moduri | |
Sursă de frecvență auxiliară | 10 tipuri de frecvență, micro-ajustare poate fi ușor realizată, sintetizator de frecvență | |
Afișaj LED | afișează parametrii | |
Blocarea tastelor și selectarea funcției | Poate bloca parțial sau complet cheile și poate seta funcționalitatea unor chei pentru a preveni defecțiunile. | |
Mod de protecție | Detecția scurtcircuitului motorului la pornire, protecție împotriva pierderii fazei de ieșire, protecție la supracurent, protecție la supratensiune, protecție la subtensiune, protecție la supratemperatura și protecție la suprasarcină. | |
EMC (compatibilitate) | IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5 | |
Standarde | EN/IEC 61800-3: 2017; C1, care este potrivit pentru primul mediu; EN/IEC 61800-3: 2017; C2, care este potrivit pentru primul mediu; |
|
Instalare de mediu | Instalați în interior, evitați lumina directă a soarelui, sarea, praful, gazele corozive sau inflamabile, fumul și aburul. Rezistenta la poluarea chimica, clasa 3C3 EN/IEC 60721-3-3. Rezistență la poluarea cu praf 3S3EN/IEC 60721-3-3. |
|
Alt. Înălțime. | Sub 1000 de metri deasupra nivelului mării. (Reduceți nivelul Puteres atunci când este utilizat peste 1000 de metri deasupra nivelului mării.) | |
Temperatura ambiantă | -10°C ~ 40°C (reduceți nivelul de curcan atunci când temperatura ambiantă este între 40°C și 50°C) | |
Umiditate | umiditate relativă mai mică de 95%, fără condensare IEC 60068-2-3 |
|
Vibrații | mai puțin de 5,9 m/s2 (0,6 g) IEC 60068-2-6 | |
Temperatura de depozitare | -20°C ~60°C |
1PH / 3PH AC 230V ±15% | ||||
Invertor tip V810 | Putere nominală (kW) | Curentul maxim de intrare (A) | Curentul nominal de ieșire (A) | Puterea motorului recomandată (kW) |
V810-2S0004 | 0,4 | 5.4 | 2.4 | 0,4 |
V810-2S0007 | 0,75 | 7.2 | 4,5 | 0,75 |
V810-2S0015 | 1,5 | 10 | 7 | 1,5 |
V810-2S0022 | 2.2 | 16 | 10 | 2.2 |
V810-2S0030 | 3 | 23 | 16 | 3 |
3PH / 3PH AC 400 V ±15 % | ||||
V810-4T0004 | 0,4 | 3,4 | 1,2 | 0,4 |
V810-4T0007 | 0,75 | 3,8 | 2,5 | 0,75 |
V810-4T0015 | 1,5 | 5 | 3.7 | 1,5 |
V810-4T0022 | 2.2 | 5.8 | 5 | 2.2 |
V810-4T0030 | 3 | 7,5 | 7,5 | 3 |
V810-4T0040 | 4 | 10 | 9 | 4 |
V810-4T0055 | 5,5 | 15 | 13 | 5,5 |
V810-4T0075 | 7,5 | 19 | 17,5 | 7,5 |
V810-4T0110 | 11 | 26 | 25 | 11 |
V810-4T0150 | 15 | 35 | 32 | 15 |
V810-4T0220 | 22 | 46 | 45 | 22 |
V810-4T0300 | 30 | 62 | 60 | 30 |
V810-4T0370 | 37 | 76 | 75 | 37 |
V810-4T0450 | 45 | 90 | 90 | 45 |
V810-4T0550 | 55 | 105 | 110 | 55 |
V810-4T0750 | 75 | 140 | 150 | 75 |
V810-4T0900 | 90 | 160 | 176 | 90 |
V810-4T1100 | 110 | 210 | 210 | 110 |
V810-4T1320 | 132 | 240 | 253 | 132 |
V810-4T1600 | 160 | 290 | 300 | 160 |
V810-4T1850 | 185 | 330 | 340 | 185 |
V810-4T2000 | 200 | 370 | 380 | 200 |
V810-4T2200 | 220 | 410 | 420 | 220 |
V810-4T2500 | 250 | 460 | 470 | 250 |
V810-4T2800 | 280 | 500 | 520 | 280 |
V810-4T3150 | 315 | 580 | 600 | 315 |
V810-4T3550 | 355 | 620 | 640 | 355 |
V810-4T4000 | 400 | 670 | 690 | 400 |
V810-4T4500 | 450 | 790 | 790 | 450 |
V810-4T5000 | 500 | 835 | 860 | 500 |
V810-4T5600 | 560 | 920 | 950 | 560 |
V810-4T6300 | 630 | 1050 | 1100 | 630 |
V810-4T7100 | 710 | 1126 | 1280 | 710 |
V810-4T8000 | 800 | 1460 | 1380 | 800 |
V810-4T9000 | 900 | 1640 | 1640 | 900 |
V810-4T10000 | 1000 | 1800 | 1720 | 1000 |
V810-4T11000 | 1100 | 1890 | 1920 | 1100 |
Tensiune de intrare (V) 50/60 Hz | Puterea motorului (kW) | Secțiunea transversală recomandată a cablului (mm²) | Disjunctor recomandat (A) | Contactor de intrare recomandat (A) | |
V810-2S0004 | 1 faza 1×230 V | 0,4 | 1,5 | 10 | 9 |
V810-2S0007 | 0,75 | 1,5 | 16 | 12 | |
V810-2S0015 | 1,5 | 2,5 | 25 | 18 | |
V810-2S0022 | 2.2 | 4 | 32 | 25 | |
V810-2S0030 | 3 | 6 | 40 | 32 | |
V810-4T0004 | 3 faze 3×400 V | 0,4 | 1,5 | 6 | 9 |
V810 -4T0007 | 0,75 | 1,5 | 6 | 9 | |
V810-4T0015 | 1,5 | 1,5 | 10 | 9 | |
V810-4T0022 | 2.2 | 1,5 | 10 | 9 | |
V810-4T0030 | 3 | 2,5 | 16 | 12 | |
V810-4T0040 | 4 | 2,5 | 16 | 12 | |
V810-4T0055 | 5,5 | 2,5 | 20 | 18 | |
V810-4T0075 | 7,5 | 4 | 32 | 25 | |
V810-4T0110 | 11 | 4 | 32 | 25 | |
V810-4T0150 | 15 | 6 | 40 | 32 | |
V810-4T0185 | 18,5 | 10 | 50 | 38 | |
V810-4T0220 | 22 | 10 | 50 | 40 | |
V810-4T0300 | 30 | 16 | 63 | 50 | |
V810-4T0370 | 37 | 25 | 100 | 65 | |
V810-4T0450 | 45 | 25 | 100 | 80 | |
V810-4T0550 | 55 | 35 | 125 | 95 | |
V810-4T0750 | 75 | 50 | 160 | 115 | |
V810-4T0900 | 90 | 70 | 225 | 170 | |
V810-4T1100 | 110 | 95 | 250 | 205 | |
V810-4T1320 | 132 | 120 | 315 | 245 | |
V810-4T1600 | 160 | 120 | 350 | 300 | |
V810-4T1850 | 185 | 150 | 400 | 300 | |
V810-4T2000 | 200 | 185 | 500 | 410 | |
V810-4T2200 | 220 | 185 | 500 | 410 | |
V810-4T2500 | 250 | 240 | 630 | 475 | |
V810-4T2800 | 280 | 240 | 630 | 475 | |
V810-4T3150 | 315 | 240 | 800 | 620 | |
V810-4T3550 | 355 | 2×150 | 800 | 620 | |
V810-4T4000 | 400 | 2×185 | 1000 | 800 | |
V810-4T4500 | 450 | 2×240 | 1250 | 800 | |
V810-4T5000 | 500 | 2×240 | 1250 | 1000 |
Tabel cu rezistențe de frână adecvate V810
Tip convertizor de frecvență | Rezistența la frânare | Unitate de frânare | Cuplu de frânare (10% ED) | Puterea recomandată a motorului (kW) | |
Puterea rezistivă (W) | Valoarea rezistenței (Ω) (≥) | ||||
V810-2S0004 | 80 | 200 | Incorporat | 125 | 0,4 |
V810-2S0007 | 80 | 150 | Incorporat | 125 | 0,75 |
V810-2S0015 | 100 | 70 | Incorporat | 125 | 1,5 |
V810-2S0022 | 100 | 70 | Incorporat | 125 | 2.2 |
V810-2S0030 | 250 | 65 | Incorporat | 125 | 3 |
V810-4T0004 | 150 | 300 | Incorporat | 125 | 0,4 |
V810-4T0007 | 150 | 300 | Incorporat | 125 | 0,75 |
V810-4T0015 | 150 | 220 | Incorporat | 125 | 1,5 |
V810-4T0022 | 250 | 200 | Incorporat | 125 | 2.2 |
V810-4T0030 | 300 | 130 | Incorporat | 125 | 5,5 |
V810-4T0040 | 300 | 130 | Incorporat | 125 | 4,0 |
V810-4T0055 | 300 | 130 | Incorporat | 125 | 5,5 |
V810-4T0075 | 0,5 | 65 | Incorporat | 125 | 7,5 |
V810-4T0110 | 0,5 | 65 | Incorporat | 125 | 11 |
V810-4T0150 | 0,80 | 43 | Incorporat | 125 | 15 |
V810-4T0185 | 1 | 32 | Incorporat | 125 | 18,5 |
V810-4T0220 | 1.3 | 25 | Opțional (Incorporat) | 125 | 22 |
V810-4T0300 | 1,5 | 22 | Opțional (Incorporat) | 125 | 30 |
V810-4T0370 | 2,5 | 16 | Opțional (Incorporat) | 125 | 37 |
V810-4T0450 | 3.7 | 12.6 | Opțional (Incorporat) | 125 | 45 |
V810-4T0550 | 4,5 | 9.4 | Extern | 125 | 55 |
V810-4T0750 | 5,5 | 9.4 | Extern | 125 | 75 |
V810-4T0900 | 7,5 | 6.3 | Extern | 125 | 90 |
V810-4T1100 | 4,5 x 2 | 9,4 x 2 | Extern | 125 | 110 |
V810-4T1320 | 5,5 x 2 | 9,4 x 2 | Extern | 125 | 132 |
V810-4T1600 | 6,5 x 2 | 6,3 x 2 | Extern | 125 | 160 |
V810-4T1850 | 16 | 2,5 | Extern | 125 | 185 |
V810-4T2000 | 6,5 x 3 | 6,3 x 3 | Extern | 125 | 200 |
V810-4T2500 | 22000 | 2,5 | Extern | 125 | 250 |
V810-4T3150 | 16000*2 | 2,5 x 2 | Extern | 125 | 315 |
V810-4T3550 | 17000*2 | 2,5 x 2 | Extern | 125 | 355 |
V810-4T4000 | 14000*3 | 2,5 x 3 | Extern | 125 | 400 |
V810-4T4500 | 15000*3 | 2,5 x 3 | Extern | 125 | 450 |
V810-4T5000 | 17000*3 | 2,5 x 3 | Extern | 125 | 500 |
V810-4T5600 | 20000*3 | 2,5 x 3 | Extern | 125 | 560 |
V810-4T6300 | 22000*3 | 2,5 x 3 | Extern | 125 | 630 |
V810-4T7100 | 20000*4 | 2,5 x 4 | Extern | 125 | 710 |
V810-4T8000 | 20000*4 | 2,5 x 4 | Extern | 125 | 800 |
V810-4T9000 | 22000*4 | 2,5 x 4 | Extern | 125 | 900 |
V810-4T10000 | 20000*5 | 2,5 x 5 | Extern | 125 | 1000 |
V810-4T11000 | – | – | Extern | – | 1100 |
Puterea nominală | 75 kW |
Current nominal de ieșire | 150 A |
Tensiune de alimentare | 3 x 400 V |
Tensiune de ieșire | 0 – 400 V |
Frecvența de ieșire | 0 – 3200 Hz |
Capacitate de supraîncărcare în modul ND – Funcție normală | 120% / 60s |
Supraîncărcare în modul HD – Heavy Duty (Heavy Duty) | 150% / 60s |
Control scalar V/F modul de control | ✓ |
Modul de control vectorial al buclei deschise SFVC | ✓ |
Modul de control vectorial în buclă închisă CLVC | ✓ |
Intrari analogice | 2 |
Intrari digitale | 8 |
Ieșiri analogice | 2 |
Ieșiri releu | 2 |
Ieșirile colector deschis | 1 |
Tranzistor de frână integrat | X |
Filtru EMC | ✓ |
Ieșire +10V | ✓ |
Ieșire +24 V | ✓ |
Intrare pentru PTC | ✓ |
Oprire sigură a cuplului (STO) | X |
Oprire de urgență (EMS) | ✓ |
Ethernet integrat | X |
Modbus RTU integrat | ✓ |
PROFIBUS | ✓ |
Card PG pentru codificator | ✓ |
PID | ✓ |
Funcția PLC inteligentă | ✓ |
Conexiune la panoul extern (de obicei până la 30 m) | ✓ |
Clasa de protecție IP 20 | ✓ |
Clasa de protecție IP 65 | X |
Schimbați direcția de rotație prin intrare externă | ✓ |
Schimbați direcția de rotație în panoul de control | ✓ |
