Vizualizare 3D
VYBO Electric
Model | V800-4T1600 |
Putere | 160 kW |
Curent nominal de ieșire | 300 A |
Tensiune de intrare 50/60Hz | 3 faze 400V |
Tensiune de iesire 50/60Hz | 3 faze 400V |
Secțiunea cablului de alimentare | 120 mm² |
Unitate de frână integrat | Nu |
Filtru EMC | Da (C2) |
Dacă aveți întrebări, vă rugăm să nu ezitați să ne contactați:
Plata 100% sigura
Vizualizare 3D
VYBO Electric

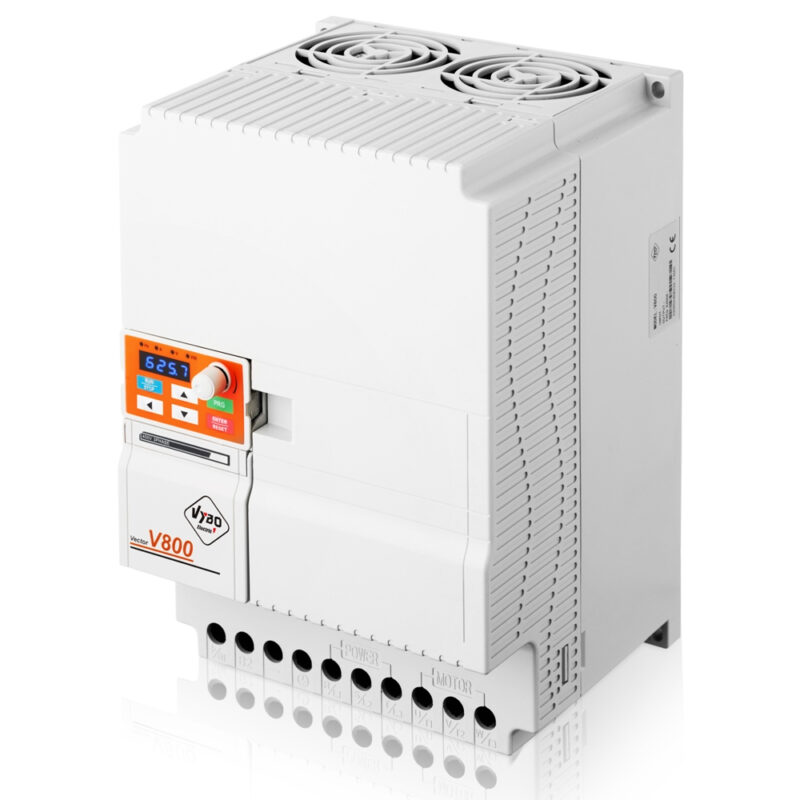

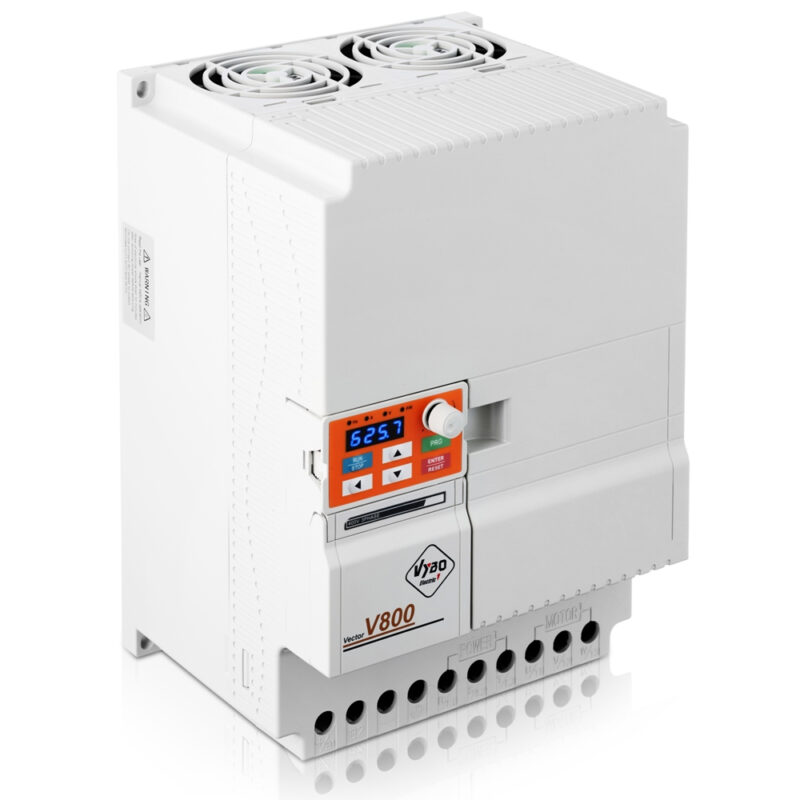

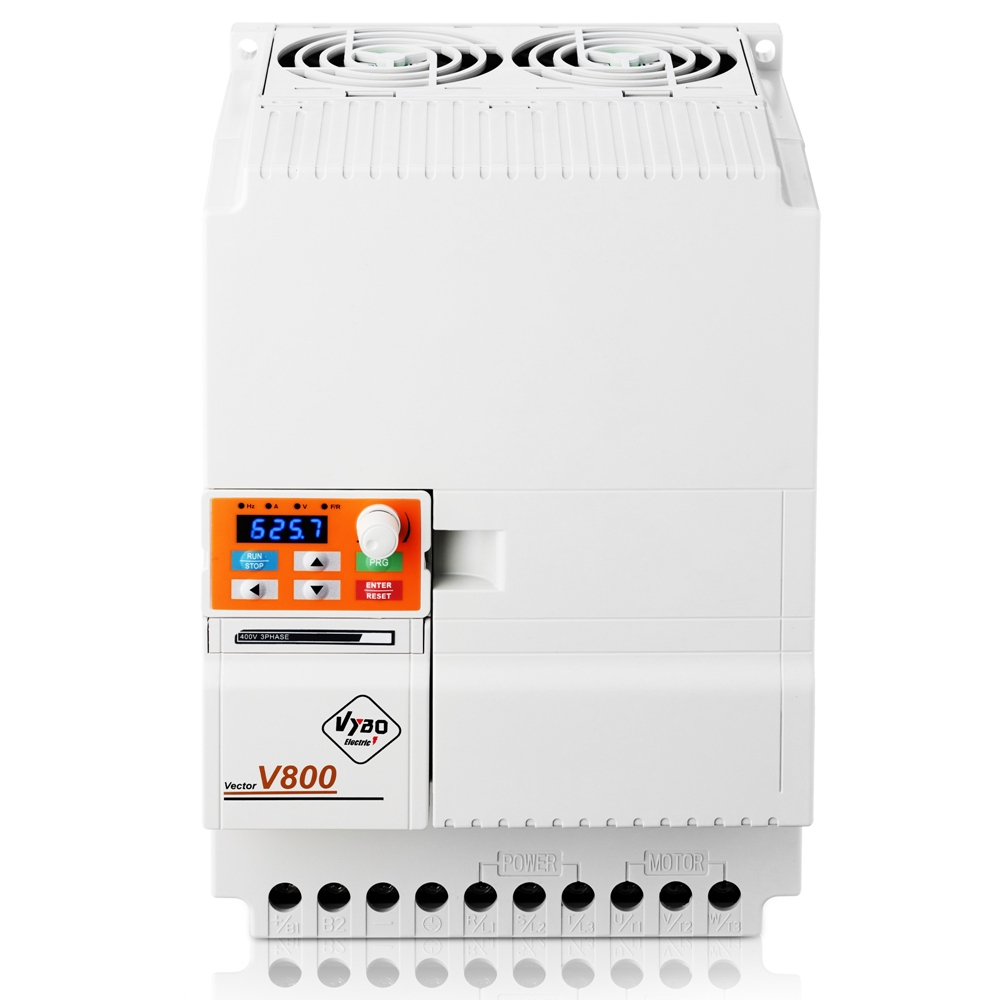

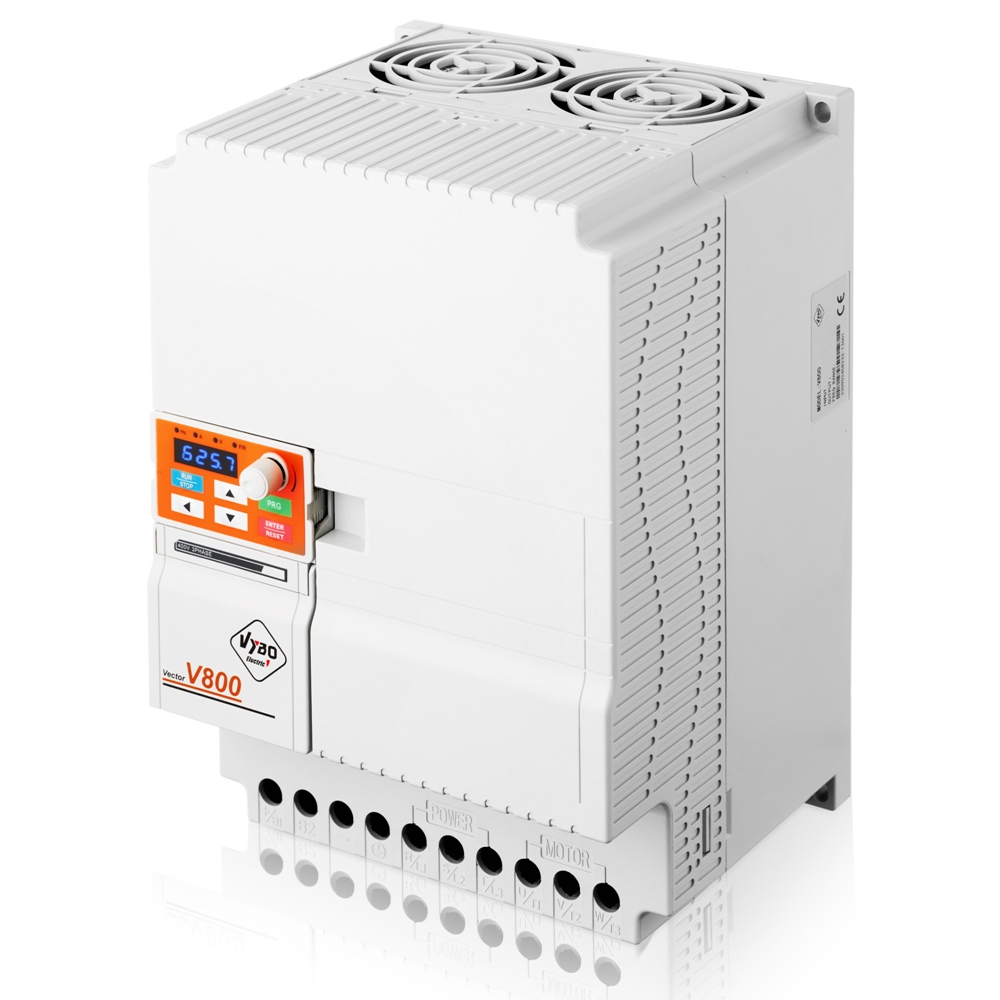

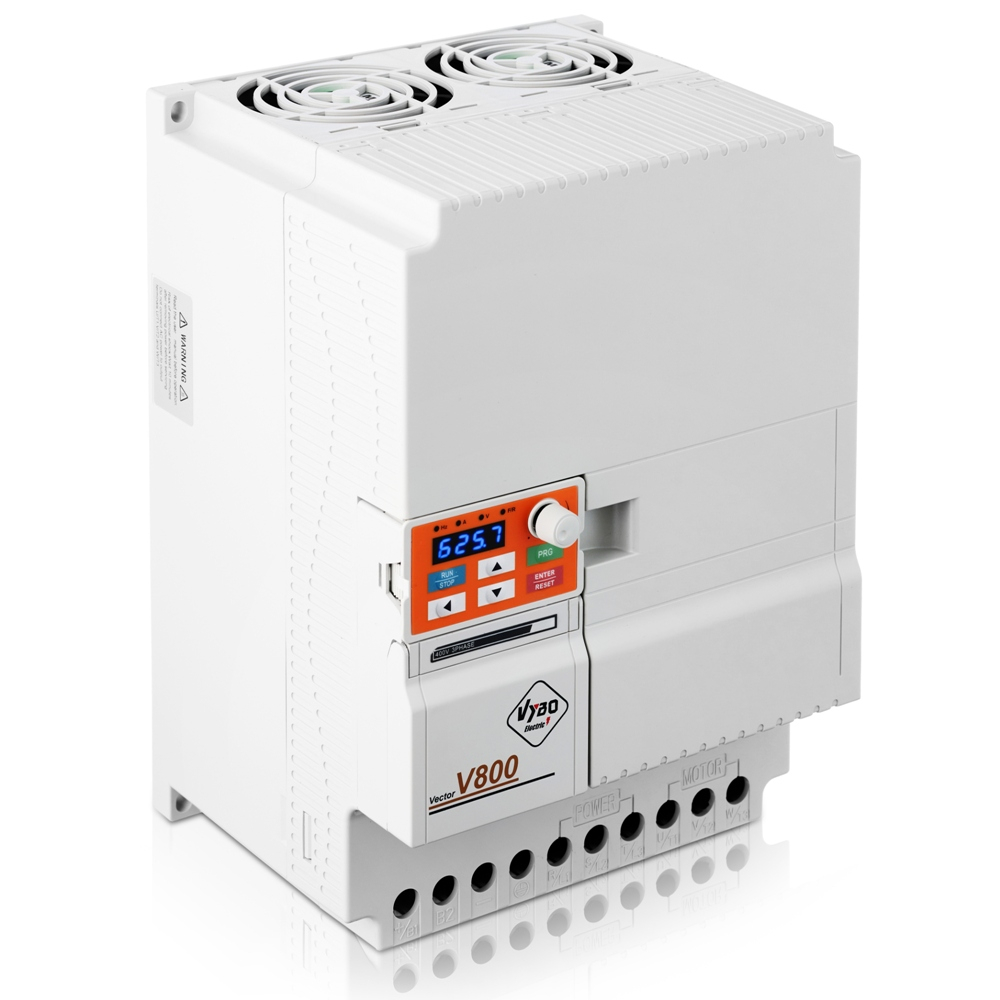

Invertorul de frecvență 160kW 400V V800-4T1600 este în stoc. Vă prezentăm convertizorul de frecvență VYBO Electric V800-4T1600 (VFD), conceput pentru a oferi control și eficiență excepționale pentru o varietate de aplicații industriale. Suntem mândri să oferim acest VFD de înaltă calitate împreună cu un serviciu de livrare rapidă în orașele din România.
Convertorul de frecvență din seria V800 de 160kW dispune de tehnologie avansată de control vectorial care asigură un control precis și profesional al conducerii. Fabricate la cele mai înalte standarde, aceste VFD sunt echipate cu software robust și o varietate de caracteristici pentru a se asigura că funcționează fără probleme chiar și în cele mai solicitante condiții ale industriei grele. Datorită designului său plug-and-play, V800-4T1600 este complet pre-programat și gata de utilizare imediat după conectarea la rețea.
Fie că este vorba de controlul benzilor transportoare în Iași, de alimentarea liniilor de asamblare în Cluj sau de optimizarea proceselor industriale din București, Convertorul de frecvență V800 de 160kW își dovedește versatilitatea și fiabilitatea. Capacitatea sa excepțională de suprasarcină îl face potrivit pentru cele mai solicitante aplicații, oferind performanțe fiabile și eficiente chiar și sub sarcini mari. Unul dintre principalele avantaje ale utilizării unui convertor de frecvență precum V800-4T1600 este capacitatea acestuia de a regla viteza motoarelor electrice, rezultând economii semnificative de energie și optimizarea procesului. Reducerea turației motorului reduce eficient uzura mecanică și prelungește durata de viață a echipamentului dumneavoastră. Experimentați beneficiile eficienței energetice și a duratei mai lungi de viață a mașinii alegând invertoarele de frecvență vectoriale din seria V800.
Cu funcții precum controlul vectorial SFVC în buclă deschisă, o gamă largă de frecvență de ieșire de la 0,01 la 3200 Hz și o unitate de frână integrată, VFD V800 de 160kW oferă o flexibilitate și o funcționalitate de neegalat. Filtru EMC încorporat asigură performanță fiabilă și conformitate cu standardele de compatibilitate electromagnetică. În plus, este echipat cu caracteristici standard precum reglarea automată a tensiunii (AVR), controlerul logic programabil (PLC), funcția JOG, temporizatoarele și funcțiile complete de protecție.
Pentru un plus de confort, convertorul Frecvență 160kW V800 are o funcție de oprire imediată EMS și posibilitatea de a conecta protecția PTC sau un contact termic pentru protecția motorului. Panoul detașabil permite instalarea externă până la 50 de metri printr-un cablu, oferind flexibilitate în integrarea sistemului. Faceți-vă operațiunile mai eficiente, fiabile și mai rentabile cu Convertorul VYBO Electric Frecvență V800. Beneficiați de serviciul nostru de livrare de încredere în orașele din România și experimentați superioritatea VFD-urilor noastre. Contactați-ne astăzi și duceți-vă afacerea mai departe.
Pe lângă designul său excepțional și caracteristicile avansate, VFD V800-4T1600 dispune de expertiza de producție a VYBO Electric. Angajamentul nostru de calitate vă asigură că primiți un produs durabil și de încredere, care îndeplinește cerințele dumneavoastră industriale specifice. Prin serviciul nostru eficient de livrare, ne propunem să oferim acces în timp util la VFD V800 de 160kW, astfel încât companiile din Iași, Cluj, București și alte orașe din România să își poată îmbunătăți operațiunile și să atingă productivitate maximă. Experimentați curcanii din seria V800 și revoluționați-vă procesele industriale astăzi.
Tipul de model de invertor V800 | Puterea nominală de ieșire (kW) | Curentul nominal de intrare (A) | Current nominal de ieșire (A) | Puterea recomandată a motorului (kW) |
V800-4T1600 | 160 | 310 | 300 | 160 |
Tensiune de intrare (V) 50/60 Hz | Puterea motorului (kW) | Secțiunea transversală recomandată a cablului (mm²) | Întrerupător recomandat (A) | |
3 faza 3×400 V | 160 | 120 | 350 |
Tabel cu rezistențe de frânare adecvate
Frecvență tip convertor | Rezistență de frânare | Unitate de frână | Puterea recomandată a motorului (kW) | |
Puterea de rezistență (kW) | Valoarea rezistenței (Ω) (≥) | |||
V800-4T1600 | 6,5×2 | 6,3×2 | Extern | 160 |
Parametri tehnici generali pentru toate tipurile de V800
Articol | VECTOR V800 | |
---|---|---|
Mod control | Control scalar V/F Vector inactiv SFVC |
|
Frecvența maximă | Control vectorial SFVC: 0 – 320 Hz Control scalar V/F: 0 – 3200 Hz |
|
Frecvența purtătoarei | 1-16 kHz Frecvența purtătoarei este setată automat pe baza caracteristicilor de sarcină. |
|
Rezoluția frecvenței de intrare | Setare digitală 0,01 Hz Setare analogică: frecvență maximă x 0,025% |
|
Cuplu inițial | Tip G: 0,5 Hz/150% (SVFC) Tip P: 0,5 Hz/100% |
|
Zona Viteză | 1:100 (SFVC) | |
Stabilitatea Vitezăs | ± 0,5% (SFVC) | |
Control precis al cuplului | ± 5% (SFVC) | |
Dimensiunea supraîncărcării | Tipul G: 60s pentru 150% din curentul nominal, 3s pentru 180% din curentul nominal Tip P: 60s pentru 120% din curentul nominal, 3s pentru 150% din curentul nominal. |
|
Creșterea cuplului | Câștig de cuplu fix Creșterea utilizatorilor de la 0,1% la 30,0% |
|
Filtru EMC | Integrat cu denumirea „C1” a clasei C1. Fără desemnare Clasa C2. |
|
Curba V/F | Curba V/F linii drepte Curba multipunct V/F Curba V/F de tensiune N (multiplu de 1,2 tensiune, 1,4 tensiune, 1,6 tensiune, 1,8 tensiune, modificată) |
|
Separare V/F | Două tipuri: separare completă; jumătate separare | |
Moduri rampă | Curbă liniară Rampa curba S Patru grupuri de timpi de accelerare/decelerare cu un interval de 0,0-6500,0 s |
|
Frânare DC | Frecvența de frânare: 0,3 Hz până la frecvența maximă Timp de frânare: 0.0-100.0s Valoarea curentă la frânare: 0,0%-100,0% |
|
Control în modul JOG (operare în etape) | Interval de frecvență JOG: 0,00-50,00 Hz Timp de accelerare/decelerare JOG: 0,0-6500,0 s |
|
Implementează. mai presetate Vitezăen | Până la 16 viteză implementate printr-o funcție simplă PLC sau o combinație de stări X-end. | |
Controler PID încorporat | Activează un sistem de control controlat de proces. | |
Reglarea automată a tensiunii AVR | Poate menține automat o tensiune de ieșire constantă atunci când tensiunea de alimentare se modifică. | |
Reglator de supratensiune și supracurent | Curentul și tensiunea sunt limitate automat în timpul funcționării pentru a preveni întreruperile frecvente din cauza supratensiunii și supracurentului. | |
Limitarea cuplului și direcția | Poate limita automat cuplul și poate preveni schimbarea frecventă a supracurentului în timpul funcționării. | |
Funcția de siguranță EMS STOP | Sistemul „OPRIRE DE URGENȚĂ”: în situații de urgență, oprește invertorul imediat după ce a fost activat EMS STOP. | |
Limitare rapidă a curentului | Previne defecțiunile comune de supracurent la motoarele de curent alternativ | |
Curci înalți | Controlul motorului de curent alternativ este realizat printr-o tehnologie puternică de control vectorial al curentului. | |
Gestionarea timpului | Interval de timp: 0,0-6500,0 minute | |
Protocol de comunicare | RS485 MODBUS RTU | |
Executați canalul de comandă | În funcție de panou, terminalele de control și portul de comunicare serial, pot fi comutate în mai multe moduri | |
Frecvențăquelle | 10 tipuri de frecvențe, date de tensiune analogică digitală, curent analogic, impuls, portul serial, pot fi comutate în mai multe moduri | |
Sursă de frecvență auxiliară | 10 tipuri de frecvență, micro-ajustare poate fi ușor realizată, sintetizator de frecvență | |
Intrare și ieșire | Blocuri terminale de intrare | 6 intrări digitale, 2 intrări analogice, dintre care una acceptă intrarea 0-10V, iar cealaltă acceptă intrarea 0-10V sau 4-20mA. |
Blocuri terminale de ieșire | 1 ieșire digitală 1 iesire releu, 1 borna de iesire analogica, cu iesire 0-20mA / 0-10 V |
|
Afișaj LED | Afișați parametrii | |
Blocarea tastelor și selectarea funcției | Poate bloca parțial sau complet butoanele și poate defini funcționalitatea unor butoane pentru a preveni defecțiunile. | |
Mod de protecție | Detecția scurtcircuitului motorului la pornire, protecție împotriva pierderii de fază, protecție la supracurent, protecție la supratensiune, protecție la subtensiune, protecție la supratemperatura și protecție la suprasarcină. | |
EMC (compatibilitate) | IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5 | |
Standarde | EN/IEC 61800-3: 2017; C1, care este potrivit pentru primul mediu; EN/IEC 61800-3: 2017; C2, care este potrivit pentru primul mediu; |
|
Instalare de mediu | Evitați expunerea în interior la lumina directă a soarelui, sare, praf, gaze corozive sau inflamabile, fum și abur. Rezistenta la poluarea chimica, clasa 3C3 EN/IEC 60721-3-3. Rezistență la poluarea cu praf 3S3EN/IEC 60721-3-3. |
|
Alt. Înălțime. | Sub 1000 de metri deasupra nivelului mării. (Reduceți nivelul de încărcare atunci când este utilizat peste 1000 de metri deasupra nivelului mării) | |
Temperatura ambiantă | -10°C ~ 40°C (Reduceți nivelul de curcan atunci când temperatura ambiantă este între 40°C și 50°C) | |
Umiditate | umiditate relativă mai mică de 95%, fără condensare IEC 60068-2-3 |
|
Vibrații | mai puțin de 5,9 m/s2 (0,6 g) IEC 60068-2-6 | |
Temperatura de depozitare | -20°C bis +60°C |
1PH / 3PH AC 230V ±15% | ||||
Invertor tip V800 | Puterea nominală (kW) | Curentul maxim de intrare (A) | Curentul nominal de ieșire (A) | Motorul puterea recomandata (kW) |
V800-2S0004 | 0,4 | 5.4 | 2.4 | 0,4 |
V800-2S0007 | 0,75 | 7.2 | 4.5 | 0,75 |
V800-2S0015 | 1,5 | 10 | 7 | 1,5 |
V800-2S0022 | 2,2 | 16 | 10 | 2,2 |
V800-2S0030 | 3 | 23 | 16 | 3 |
3PH / 3PH AC 400 V ±15 % | ||||
V800-4T0007 | 0,75 | 3.8 | 2,5 | 0,75 |
V800-4T0015 | 1,5 | 5 | 3.7 | 1,5 |
V800-4T0022 | 2,2 | 5.8 | 5 | 2,2 |
V800-4T0030 | 3 | 8 | 7,5 | 3 |
V800-4T0040 | 4 | 10 | 9 | 4 |
V800-4T0055 | 5.5 | 15 | 13 | 5.5 |
V800-4T0075 | 7,5 | 19 | 17,5 | 7,5 |
V800-4T0110 | 11 | 26 | 25 | 11 |
V800-4T0150 | 15 | 35 | 32 | 15 |
V800-4T0220 | 22 | 46 | 45 | 22 |
V800-4T0300 | 30 | 62 | 60 | 30 |
V800-4T0370 | 37 | 76 | 75 | 37 |
V800-4T0450 | 45 | 92 | 90 | 45 |
V800-4T0550 | 55 | 112 | 110 | 55 |
V800-4T0750 | 75 | 155 | 150 | 55 |
V800-4T0900 | 90 | 180 | 176 | 90 |
V800-4T1100 | 110 | 215 | 210 | 110 |
V800-4T1320 | 132 | 260 | 253 | 132 |
V800-4T1600 | 160 | 310 | 300 | 160 |
V800-4T1850 | 185 | 350 | 340 | 185 |
V800-4T2000 | 200 | 390 | 380 | 200 |
Tensiune de intrare (V) 50/60Hz | Puterea motorului (kW) | Secțiunea transversală recomandată a cablului (mm²) | Disjunctor recomandat (A) | Contactor de intrare recomandat (A) | |
V800-2S0004 | 1 faza 1×230 V | 0,4 | 1,5 | 10 | 10 |
V800-2S0007 | 0,75 | 1,5 | 16 | 16 | |
V800-2S0015 | 1,5 | 2,5 | 25 | 25 | |
V800-2S0022 | 2,2 | 4 | 32 | 32 | |
V800-2S0030 | 3 | 4 | 40 | 40 | |
V800-4T0004 | 3 faze 3×400 V | 0,4 | 1,5 | 6 | 6 |
V800 -4T0007 | 0,75 | 1,5 | 6 | 6 | |
V800-4T0015 | 1,5 | 1,5 | 6 | 6 | |
V800-4T0022 | 2,2 | 1,5 | 10 | 10 | |
V800-4T0030 | 3 | 2,5 | 16 | 16 | |
V800-4T0040 | 4 | 2,5 | 16 | 16 | |
V800-4T0055 | 5.5 | 2,5 | 20 | 20 | |
V800-4T0075 | 7,5 | 4 | 32 | 32 | |
V800-4T0110 | 11 | 4 | 32 | 32 | |
V800-4T0150 | 15 | 6 | 40 | 40 | |
V800-4T0185 | 18,5 | 10 | 50 | 50 | |
V800-4T0220 | 22 | 10 | 50 | 50 | |
V800-4T0300 | 30 | 16 | 63 | 63 | |
V800-4T0370 | 37 | 25 | 100 | 100 | |
V800-4T0450 | 45 | 25 | 100 | 100 | |
V800-4T0550 | 55 | 35 | 125 | 125 | |
V800-4T0750 | 75 | 50 | 160 | 160 | |
V800-4T0900 | 90 | 70 | 225 | 225 | |
V800-4T1100 | 110 | 95 | 250 | 250 | |
V800-4T1320 | 132 | 120 | 315 | 315 | |
V800-4T1600 | 160 | 120 | 350 | 350 | |
V800-4T1850 | 185 | 150 | 400 | 400 | |
V800-4T2000 | 200 | 185 | 500 | 500 |
Tabel cu rezistențe de frânare adecvate V800
Tip convertizor de frecvență | Rezistența la frânare | Unitate de frânare | Puterea recomandată a motorului (kW) | |
Puterea de rezistență (kW) | Valoarea rezistenței (Ω) (≥) | |||
V800-2S0004 | 0,08 | 200 | Integrat | 0,4 |
V800-2S0007 | 0,08 | 150 | Integrat | 0,75 |
V800-2S0015 | 0,10 | 100 | Integrat | 1,5 |
V800-2S0022 | 0,10 | 70 | Integrat | 2.2 |
V800-2S0030 | 0,25 | 65 | Integrat | 3 |
V800-4T0004 | 0,15 | 300 | Integrat | 0,4 |
V800-4T0007 | 0,15 | 300 | Integrat | 0,75 |
V800-4T0015 | 0,15 | 220 | Integrat | 1,5 |
V800-4T0022 | 0,25 | 200 | Integrat | 2.2 |
V800-4T0030 | 0,3 | 130 | Integrat | 3 |
V800-4T0040 | 0,3 | 130 | Integrat | 4 |
V800-4T0055 | 0,4 | 90 | Integrat | 5.5 |
V800-4T0075 | 0,5 | 65 | Integrat | 7.5 |
V800-4T0110 | 0,5 | 65 | Integrat | 11 |
V800-4T0150 | 0,80 | 43 | Integrat | 15 |
V800-4T0185 | 1 | 32 | Integrat | 18,5 |
V800-4T0220 | 1.3 | 25 | Integrat | 22 |
V800-4T0300 | 1,5 | 22 | Integrat | 30 |
V800-4T0370 | 2,5 | 16 | Integrat | 37 |
V800-4T0450 | 3.7 | 12.6 | Integrat | 45 |
V800-4T0550 | 4.5 | 9.4 | Extern | 55 |
V800-4T0750 | 5.5 | 9.4 | Extern | 75 |
V800-4T0900 | 7,5 | 6.3 | Extern | 90 |
V800-4T1100 | 4,5 x 2 | 9,4 x 2 | Extern | 110 |
V800-4T1320 | 5,5 x 2 | 9,4 x 2 | Extern | 132 |
V800-4T1600 | 6,5 x 2 | 6,3 x 2 | Extern | 160 |
V800-4T1850 | 16 | 2,5 | Extern | 185 |
V800-4T2000 | 6,5 x 3 | 6,3 x 3 | Extern | 200 |
Puterea nominală la sarcină normală (funcționare normală) | 160 kW |
Putere sub sarcină grea | 132 kW |
Current nominal de ieșire | 300 A |
Tensiune de alimentare | 3 x 400V |
Tensiune de ieșire | 0 – 400 V |
Frecvența de ieșire | 0 – 3200 Hz |
Capacitate de supraîncărcare în modul ND – Funcție normală | 120% / 60s |
Putere sub sarcină grea – Heavy Duty | 150% / 60s |
Control scalar V/F modul de control | ✓ |
Modul de control al buclei deschise vectoriale SFVC | ✓ |
Modul de control vectorial CLVC | X |
Intrari analogice | 2 |
Intrari digitale | 6 |
Ieșiri analogice | 1 |
Ieșiri releu | 1 |
Ieșiri colectoare deschise | 1 |
Tranzistor de frana integrat | X |
Filtru EMC | ✓ |
Ieșire +10V | ✓ |
Ieșire +24 V | X |
Intrare pentru PTC | ✓ |
Oprire sigură a cuplului (STO) | X |
Oprire de urgență (EMS) | ✓ |
Ethernet integrat | X |
Modbus RTU integrat | ✓ |
PROFIBUS | X |
Card PG pentru codificator | X |
PID | ✓ |
Funcția PLC inteligentă | ✓ |
Conexiune la panoul extern (de obicei până la 30 m) | ✓ |
Clasa de protecție IP 20 | ✓ |
Clasa de protecție IP 65 | X |
Schimbați direcția de rotație prin intrare externă | ✓ |
Schimbați direcția de rotație în panoul de control | X |
